動態電壓恢復器（DVR）
???????
??? Novtium DVR采用電力電子技術，當系統電壓突然暫降時，DVR能夠?qū)崿F(xiàn)對電壓的快速調節，同時消除電壓三相不平衡，且具有調節電壓偏差，保證輸出電壓無縫連接達到額定值，保護負載正常運行。
?
--特點
﹒可靠性高，專為工業負載設計
??? 多級保護，電路簡潔，可靠性高，免維護。
﹒系統效率高，響應速度快
??? 效率高達99.2%；保護切換時間不大于2ms；單相、兩相、三相跌落至0%均可治理。
﹒優越的整流器性能 ，無諧波注入
??? 采用第四代絕緣柵雙極型晶體管（IGBT）功率器件和多重保護技術保證設備的可靠性，先進的IGBT綠色整流技術，無諧波注入污染，提高電能利用率。
﹒基于DSP的全數字控制技術 ，可靠性高
??? 采用32位DSP（數字信號處理器），使DVR可由先進的柔性的邏輯算法實現性能和可靠性。
﹒先進的并聯擴容功能 ，模塊化設計
??? 并聯擴容功能在增加DVR系統容量的同時互為冗余備份，進一步提高了電源的可靠性。
﹒配置圖形TFT真彩顯示器的多功能面板
? ? ?DVR的多功能面板配有8吋圖形TFT顯示器。通過圖形顯示和界面友好的菜單操作系統，用戶容易瀏覽輸入、輸出、負載和運行參數。
﹒免維護，運行成本低
??? 儲能器件可靠性高，無易損件，自耗極小，設計壽命20年。
﹒無需冷卻設備
??? 自耗僅為0.8%，無需冷卻強迫散熱系統。
﹒緊湊的結構設計，占地面積小
??? 緊湊的結構設計極大的減小了對安裝空間和地板承重的要求，使用戶節省了空間和投資，占地面積是傳統UPS的1/2~1/3。
?
--DVR工作原理
? ? ?DVR串聯在供電電源和受保護的負載之間，它會持續監測輸入側電源電壓，一旦發現供電電壓偏離額定電壓水平，DVR會通過IGBT逆變器系統產生一個合適的補償電壓注入系統，保證輸出側（即負載側）電壓穩定，確保受保護的負載不受電壓變化的影響。

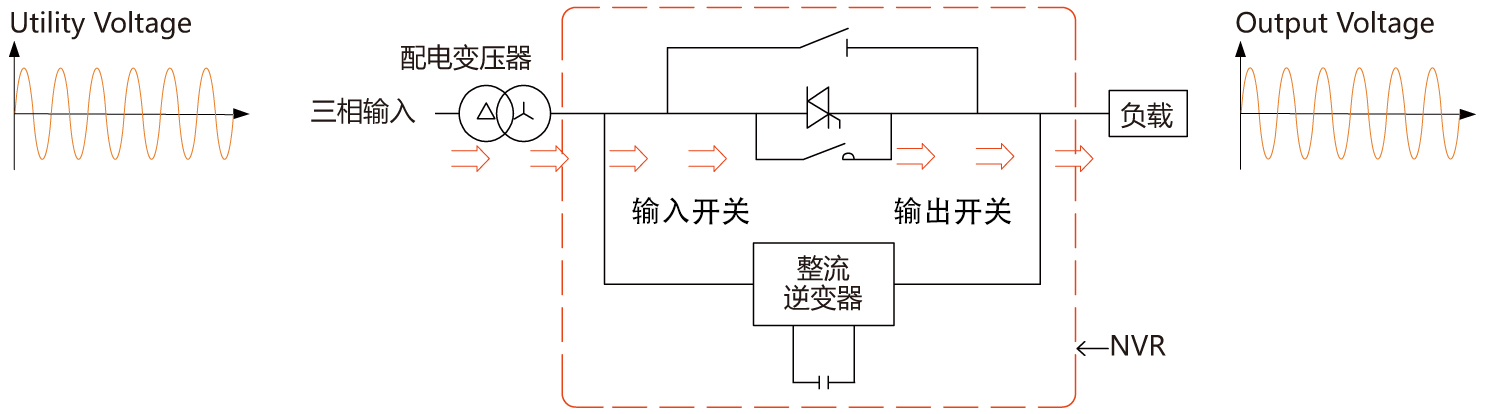

??? 電網電壓在限值內
???? 電網為負載供電（在線模式）時，逆變器休眠，但保持與電網電壓同步，以便在電網擾動時立即動作。
???????????????????????????????????????????????????????????

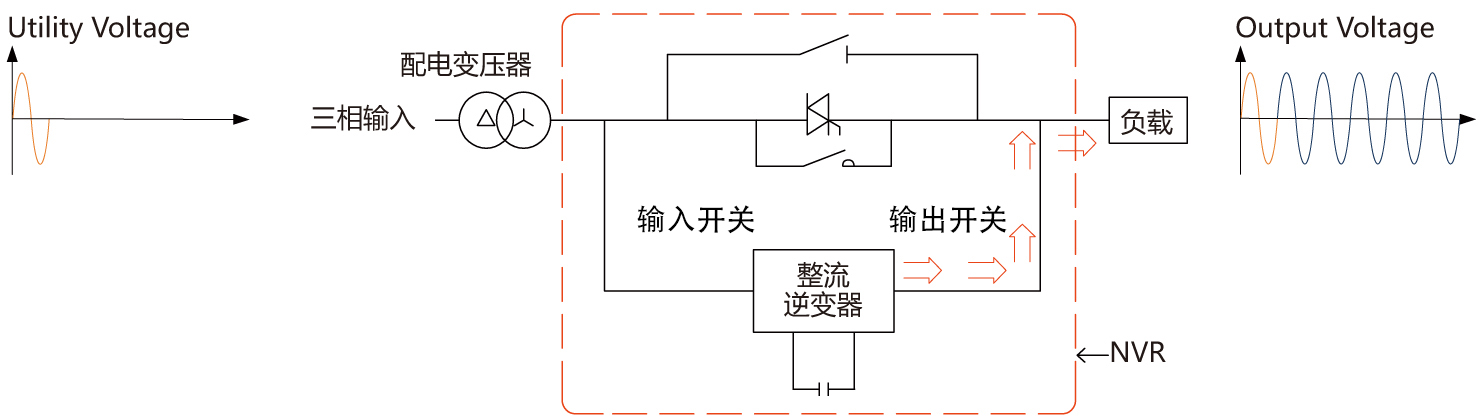

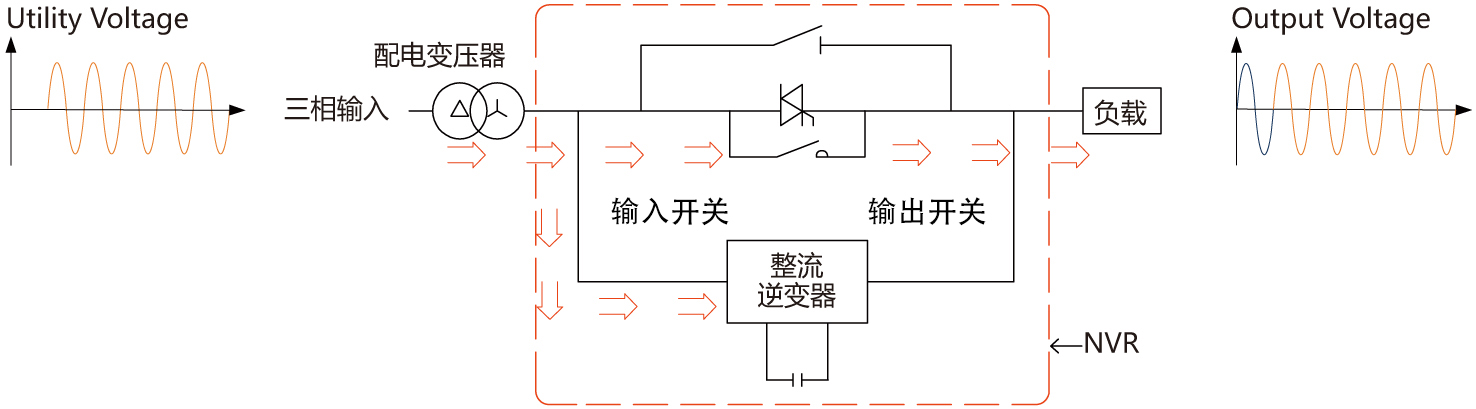

發生電壓暫降
? ?當電網出現擾動瞬間，雙反接晶閘管快速關斷，從而與電網隔離，由逆變器向負載供電。
????????????????????????

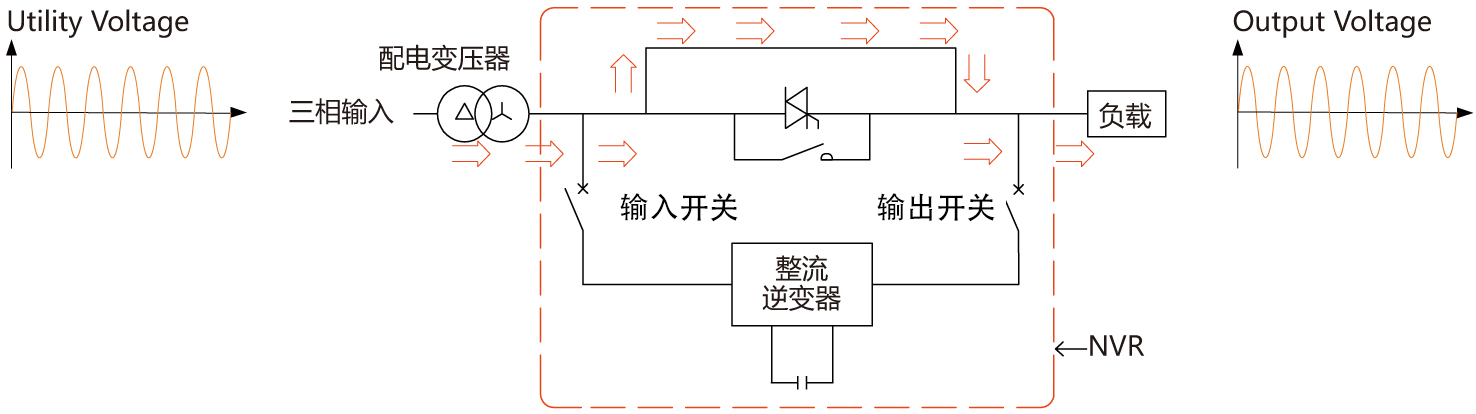

電壓重新穩定
? ?NVR雙反接晶閘管導通，逆變電路關閉，負載將再次由電網供電，整流電路重新對儲能電容充電。
? ? ? ? ? ? ? ? ? ? ?? ??
? ?NVR故障或維護的情況下，負載電流將自動轉移到故障安全旁路。即電流將通過并聯于雙反接晶閘管的接觸器或旁路開關，直接向負載供電。
????????????????? ? ?????
?NVR產品對比
??? 與同類電壓暫降保護產品對比
|
產品 |
剩余電壓 |
保護時間 |
效率 |
保養量 |
服務 |
典型容量上限 |
|
新能動力 NVR |
0% |
400ms |
99.2% |
很少 |
售后支持 能力強 |
4MVA |
|
某品牌 動態電壓調節器 |
＞60% |
2~20s |
98～99% |
很少 |
國內代理 |
1.6MVA |
|
某品牌 動態電壓恢復器 |
0% |
50ms |
98～99% |
很少 |
國內代理 |
0.6MVA |
? 與同類電壓暫降保護產品對比
|
產品 |
切換時間 |
使用工況要求 |
用途 |
能耗 |
維護費用 |
安全可靠性 |
安裝維護 |
|
新能動力 NVR |
2.2ms |
無 |
適用于 各種負載 |
低 |
低 |
高 |
模塊化設計， 安裝簡便免維護 |
|
快速切換開關 |
20-300ms |
獨立雙回路 |
不適用于 敏感負載 |
低 |
低 |
高 |
安裝條件苛刻 |
|
在線式 UPS |
0 |
無 |
適合用于 斷電保護 |
高 |
高 |
低 |
定期維護、 頻繁更換電池 |
|
延遲脫扣斷路器 |
無保護 |
斷路器保護 型負載 |
不能用于 敏感負載 |
低 |
低 |
低 |
非標準化， 需視工況定制 |
|
規格 |
NVR02 |
NVR02 |
NVR02 |
NVR02 |
NVR02 |
NVR02 |
NVR02 |
NVR02 |
NVR02 |
NVR02 |
||
|
額定容量(S)/kVA |
30 |
50 |
75 |
100 |
150 |
300 |
500 |
750 |
1000 |
1600 |
||
|
額定電壓(Un)/VAC |
208±15% |
|||||||||||
|
電流(In)/A |
83 |
139 |
208 |
278 |
416 |
833 |
1388 |
2082 |
2776 |
4441 |
||
|
|
||||||||||||
|
最小剩余電壓 |
0% |
|||||||||||
|
持續時間（Tr） |
0.4~30s，其它可定制 |
|||||||||||
|
對連續暫降的保護 |
可以 |
|||||||||||
|
工作溫度（TC） |
-25~+45℃（40℃以上，每上升1℃，降額2%） |
|||||||||||
|
運行濕度（RH） |
<95%，無凝露 |
|||||||||||
|
工作海拔(H) |
0~3000m(＞2000m，每上升100m，降額1%) |
|||||||||||
|
防護等級（IP） |
IP21，其他防護等級可選 |
|||||||||||
|
|
||||||||||||
|
智能通訊 |
Modbus/TCP，網口/485/GPRS |
|||||||||||
|
規格 |
NVR04 |
NVR04 |
NVR04 |
NVR04 |
NVR04 |
NVR04 |
NVR04 |
NVR04 |
NVR04 |
NVR04 |
NVR04 |
NVR04 |
||||||||
|
額定容量(S)/kVA |
30 |
50 |
75 |
100 |
150 |
300 |
500 |
750 |
1000 |
1500 |
2000 |
3000 |
||||||||
|
額定電壓(Un)/VAC |
400±15% |
|||||||||||||||||||
|
電流(In)/A |
43 |
72 |
108 |
144 |
288 |
432 |
720 |
1080 |
1440 |
2160 |
2800 |
4330 |
||||||||
|
|
||||||||||||||||||||
|
最小剩余電壓（Umin） |
0% |
|||||||||||||||||||
|
持續時間（Tr） |
0.4~30s，其它可定制 |
|||||||||||||||||||
|
對連續暫降的保護 |
可以 |
|||||||||||||||||||
|
工作溫度（TC） |
-25~+45℃（40℃以上，每上升1℃，降額2%） |
|||||||||||||||||||
|
運行濕度（RH） |
<95%，無凝露 |
|||||||||||||||||||
|
工作海拔(H) |
0~3000m(＞2000m，每上升100m，降額1%) |
|||||||||||||||||||
|
防護等級（IP） |
IP21，其他防護等級可選 |
|||||||||||||||||||
|
|
||||||||||||||||||||
|
智能通訊 |
Modbus/TCP，網口/485/GPRS |
|||||||||||||||||||
|
規格 |
NVR07 |
NVR07 |
NVR07 |
NVR07 |
NVR07 |
NVR07 |
NVR07 |
NVR07 |
|||||
|
額定容量(S)/kVA |
300 |
500 |
750 |
1000 |
1250 |
1500 |
2000 |
3000 |
|||||
|
額定電壓(Un)/VAC |
690±15% |
||||||||||||
|
電流(In)/A |
251 |
418 |
628 |
837 |
1046 |
1255 |
1674 |
2510 |
|||||
|
|
|||||||||||||
|
最小剩余電壓（U min） |
0% |
||||||||||||
|
持續時間（T r） |
0.4~30s，其它可定制 |
||||||||||||
|
對連續暫降的保護 |
可以 |
||||||||||||
|
工作溫度（T C） |
-25~+45℃（40℃以上，每上升1℃，降額2%） |
||||||||||||
|
運行濕度（RH） |
<95%，無凝露 |
||||||||||||
|
工作海拔(H) |
0~3000m(＞2000m，每上升100m，降額1%) |
||||||||||||
|
防護等級（IP） |
IP21，其他防護等級可選 |
||||||||||||
|
|
|||||||||||||
|
智能通訊 |
Modbus/TCP，網口/485/GPRS |
||||||||||||
|
規格 |
NVR6 |
NVR6 |
NVR6 |
NVR6 |
NVR6 |
NVR6 |
NVR6 |
NVR6 |
NVR6 |
||||||||
|
額定容量(S)/kVA |
300 |
500 |
750 |
1000 |
1250 |
1500 |
2000 |
3000 |
5000 |
||||||||
|
額定電壓(Un)/VAC |
6k±15% |
||||||||||||||||
|
電流(In)/A |
29 |
48 |
72 |
96 |
120 |
144 |
192 |
288 |
480 |
||||||||
|
|
|||||||||||||||||
|
最小剩余電壓（U min） |
0% |
||||||||||||||||
|
持續時間（T r） |
0.4~30s，其它可定制 |
||||||||||||||||
|
對連續暫降的保護 |
可以 |
||||||||||||||||
|
工作溫度（T C） |
-25~+45℃（40℃以上，每上升1℃，降額2%） |
||||||||||||||||
|
運行濕度（RH） |
<95%，無凝露 |
||||||||||||||||
|
工作海拔(H) |
0~3000m(＞2000m，每上升100m，降額1%) |
||||||||||||||||
|
防護等級（IP） |
IP21，其他防護等級可選 |
||||||||||||||||
|
|
|||||||||||||||||
|
智能通訊 |
Modbus/TCP，網口/485/GPRS |
||||||||||||||||
